Bơm chìm trục ngang và trục đứng là gì và khác nhau như thế nào là câu hỏi thường gặp khi lựa chọn máy bơm cho hệ thống đài phun nước. Hai loại bơm có cách bố trí và điều kiện sử dụng khác nhau, vì vậy cần hiểu rõ đặc điểm, thông số kỹ thuật và yêu cầu thực tế của công trình để lựa chọn phù hợp.

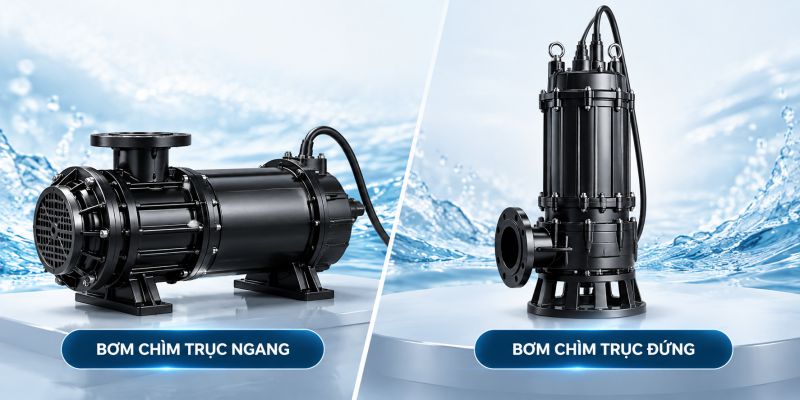

Bơm chìm trục ngang và bơm chìm trục đứng
1/ Bơm chìm trục ngang và trục đứng là gì? Khác nhau như thế nào?
Máy bơm chìm nước trục ngang và trục đứng đều thuộc nhóm máy bơm có thể hoạt động khi đặt chìm trong nước. Điểm khác biệt dễ nhận biết giữa hai loại nằm ở cách bố trí trục bơm và hình dạng thiết bị, từ đó ảnh hưởng đến cách bố trí trong hệ thống.
1.1 Bơm chìm trục ngang là gì?
Bơm chìm trục ngang là loại máy bơm có trục bố trí theo phương ngang. Khi lắp đặt, thân bơm thường nằm song song với mặt đáy của bể hoặc khu vực chứa nước. Thiết kế này giúp chiều cao lắp đặt của thiết bị thấp hơn, nhưng cần tính toán diện tích bố trí theo phương ngang.
Trong hệ thống đài phun nước, bơm được đặt chìm và kết nối với đường ống để cấp nước tới các vòi phun theo phương án thiết kế.
1.2 Bơm chìm trục đứng là gì?
Bơm chìm trục đứng là loại máy bơm có trục bố trí theo phương thẳng đứng. Trong nhóm này có dòng bơm trục đứng đa tầng cánh, thường được gọi là bơm hỏa tiễn trong các sản phẩm thiết bị của TDV.
Do thân bơm phát triển theo chiều đứng, thiết bị chiếm ít diện tích mặt đáy hơn nhưng cần bảo đảm không gian và chiều sâu phù hợp để lắp đặt.
Có thể nhận biết những khác biệt cơ bản giữa hai loại qua bảng sau:
| Tiêu chí | Bơm chìm trục ngang | Bơm chìm trục đứng |
| Hướng bố trí trục | Theo phương ngang | Theo phương đứng |
| Hình dạng thiết bị | Thân bơm phát triển theo chiều ngang | Thân bơm phát triển theo chiều đứng |
| Không gian bố trí | Cần diện tích theo phương ngang | Cần chiều sâu lắp đặt phù hợp |
| Cách đặt thiết bị | Thường nằm song song với đáy | Đặt theo phương thẳng đứng |
Khác biệt cơ bản giữa bơm chìm trục ngang và trục đứng
2/ 4 thông số cần quan tâm khi lựa chọn bơm chìm
Sau khi xác định loại bơm, cần tiếp tục đối chiếu các thông số kỹ thuật với yêu cầu của hệ thống. Trong đài phun nước, lựa chọn bơm không nên chỉ dựa vào công suất mà cần xem xét đồng thời lưu lượng, cột áp, nguồn điện và điều kiện lắp đặt.
2.1 Lưu lượng
Lưu lượng (Q) cho biết lượng nước bơm có thể cung cấp trong một đơn vị thời gian, thường được thể hiện bằng m³/h hoặc lít/phút. Với đài phun nước, lưu lượng cần được xác định dựa trên số lượng vòi phun, loại vòi và số vòi hoạt động đồng thời để bảo đảm lượng nước cấp cho hệ thống.

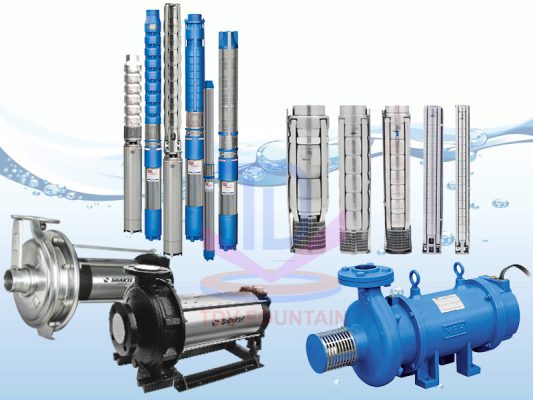

Các dòng máy bơm sử dụng cho hệ thống đài phun nước
2.2 Cột áp
Cột áp (H) thể hiện khả năng tạo áp lực để đưa nước qua hệ thống và đáp ứng yêu cầu tại vòi phun. Khi tính toán cần xét đến chiều cao tia nước, đường ống, phụ kiện và các tổn thất áp lực trong quá trình vận hành. Vì vậy, không nên lựa chọn bơm chỉ dựa vào cột áp tối đa ghi trên thiết bị.
2.3 Công suất và nguồn điện
Công suất cho biết mức công suất động cơ của máy bơm, thường được thể hiện bằng kW hoặc HP. Tuy nhiên, bơm có công suất lớn hơn chưa chắc phù hợp hơn nếu lưu lượng và cột áp không đáp ứng đúng điểm làm việc của hệ thống.
Nguồn điện cũng cần được kiểm tra để lựa chọn thiết bị tương thích với hệ thống cấp điện và tủ điều khiển của công trình.
2.4 Điều kiện lắp đặt và môi trường nước
Ngoài thông số vận hành, cần xem xét kích thước khu vực đặt bơm, mực nước, khả năng ngập thiết bị, vị trí đường ống và khả năng tiếp cận khi bảo trì. Đặc điểm nguồn nước cũng cần được đánh giá để lựa chọn vật liệu và thiết bị phù hợp với môi trường vận hành thực tế.
Bốn yếu tố trên cần được xem xét đồng thời trước khi xác định model và công suất bơm cụ thể.
3/ Khi nào nên sử dụng bơm chìm trục ngang và trục đứng?
Sau khi xác định lưu lượng, cột áp và công suất cần thiết, cách bố trí thiết bị là yếu tố tiếp theo cần xem xét. Bơm trục ngang hay trục đứng nên được lựa chọn dựa trên cả yêu cầu vận hành và không gian lắp đặt thực tế.
3.1 Khi nào nên sử dụng bơm chìm trục ngang?
Bơm chìm trục ngang có thể được cân nhắc khi khu vực đặt bơm có đủ diện tích theo phương ngang nhưng chiều sâu lắp đặt hạn chế. Thân bơm nằm ngang giúp thiết bị phù hợp với những vị trí cần kiểm soát chiều cao bố trí.
Trong đài phun nước, phương án này có thể sử dụng khi model bơm đáp ứng được lưu lượng, cột áp của cụm vòi phun và phù hợp với kích thước khu vực đặt thiết bị. Đồng thời, cần chừa khoảng không cần thiết cho đường ống, kết nối kỹ thuật và quá trình kiểm tra, bảo trì.

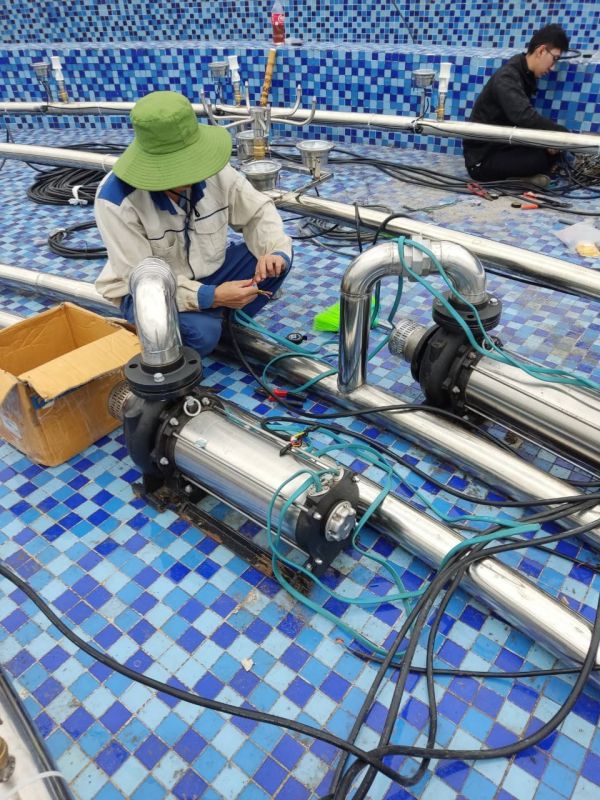

Lắp đặt bơm chìm trục ngang tại công trình đài phun nước TDV Fountain
3.2 Khi nào nên sử dụng bơm chìm trục đứng?
Bơm chìm trục đứng nên được cân nhắc khi mặt bằng bố trí thiết bị hạn chế theo phương ngang nhưng có đủ chiều sâu để lắp đặt thân bơm theo phương đứng. Cách bố trí này giúp tận dụng không gian đáy tại những khu vực tập trung nhiều thiết bị.
Với các hệ thống cần cột áp lớn, có thể xem xét những model bơm trục đứng đa tầng cánh có thông số phù hợp. Tuy nhiên, không nên mặc định mọi bơm trục đứng đều tạo cột áp cao hơn bơm trục ngang; khả năng đáp ứng vẫn phải được kiểm tra theo thông số và đường đặc tính của từng model.
Như vậy, hướng trục là một điều kiện lựa chọn nhưng không phải căn cứ duy nhất để xác định máy bơm phù hợp.
4/ Nên chọn bơm chìm trục ngang hay trục đứng cho đài phun nước?
Không có một lựa chọn cố định giữa bơm chìm trục ngang và bơm chìm trục đứng cho mọi công trình. Phương án phù hợp cần được xác định từ yêu cầu của hệ thống đài phun nước thay vì chỉ dựa vào hướng bố trí của máy bơm.
Trước tiên, cần xác định lưu lượng và cột áp cần thiết theo số lượng vòi phun, kiểu phun, chiều cao tia nước và cách phân chia các cụm phun. Từ yêu cầu này, kỹ thuật viên có thể đối chiếu đường đặc tính để lựa chọn model bơm có điểm làm việc phù hợp.
Tiếp theo là điều kiện lắp đặt. Kích thước bể, chiều sâu mực nước, diện tích bố trí thiết bị, hệ thống đường ống và khả năng bảo trì đều có thể ảnh hưởng đến việc lựa chọn cấu hình bơm.
Vì vậy, thay vì mặc định trục ngang hay trục đứng tốt hơn, chủ đầu tư nên lựa chọn theo thông số thiết kế và điều kiện thực tế của từng công trình.
Máy bơm chìm được sử dụng cho hệ thống đài phun nước TDV Fountain
Hiểu rõ bơm chìm trục ngang và trục đứng là gì là cơ sở để chủ đầu tư phân biệt hai cấu hình, đối chiếu thông số kỹ thuật và lựa chọn phương án phù hợp với điều kiện thực tế của công trình.
Nếu chưa xác định được loại bơm, công suất hoặc thông số phù hợp với công trình, chủ đầu tư có thể liên hệ TDV Fountain để được khảo sát và tư vấn phương án thiết kế thi công đài phun nước đồng bộ từ lựa chọn thiết bị đến lắp đặt và vận hành.
