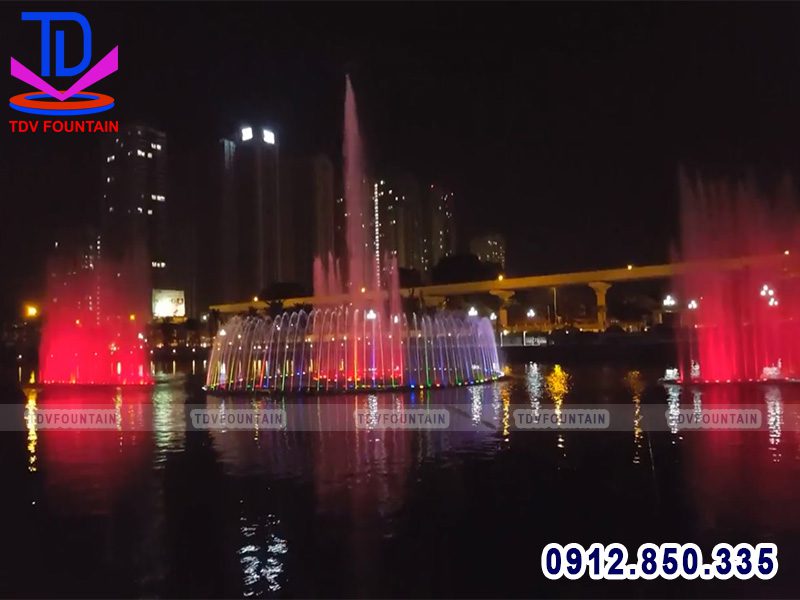

Đài phun nước phao nổi hồ điều hòa Mai Dịch – Hà Nội được công ty TDV Fountain thiết kế thi công và đưa vào vận hành năm 2018. Đài phun bao gồm 3 giàn phun hình tròn được thiết kế nổi trên mặt hồ và lập trình PLC phun nhiều kiểu đẹp mắt, đồng thời hẹn giờ phun tự động.
Hồ điều hòa Mai Dịch có diện tích lớn, thủy triều lên xuống liên tục vì thế lắp đặt hệ thống giàn phun phao nổi là phương án tối ưu nhất. Quý khách hàng muốn lắp đặt đài phun nước trang trí cảnh quan cho các khu vực sông hồ tự nhiên có thể tham khảo thiết kế và biện pháp thi công dưới đây.
Tóm tắt
Ưu điểm của đài phun nước phao nổi
Đối với các hệ thống sông hồ tự nhiên có diện tích lớn thì phương án tối ưu để làm đài phun nước đó là thiết kế hệ thống phao nổi. Bởi đặc điểm của hệ thống thiết bị phun nước đó là máy bơm chìm luôn phải chìm dưới nước, không chạy không tải nếu không sẽ cháy bơm. Đồng thời nước cũng không được ngập quá vòi phun nếu không nước sẽ không phun lên đúng kiểu dáng. Ngoài ra diện tích hồ tự nhiên lớn nên việc rút cạn nước hồ để thi công giàn phun là điều không thể.
Chính vì thế với phương án lắp đài phun nước phao nổi, biện pháp thi công sẽ đơn giản hơn, không cần bơm rút nước hồ. Nhờ có hệ thống phao nổi mà đài phun có thể tự điều chỉnh độ cao thấp theo thủy triều, giúp cho đài phun luôn nổi trên mặt nước.
Tham khảo một số công trình đài phun phao nổi trên hồ được TDV thực hiện:
- Hệ thống phun nước phao nổi tại thị trấn Vụ Bản – Lạc Sơn – Hòa Bình
- Hệ thống phun nước phao nổi trên hồ huyện Giao Thủy – Nam Định
- Đài phun nước phao nổi trên hồ Cây Đàn – KĐT Dương Nội – Hà Nội
Mô tả cấu tạo đài phun nước phao nổi hồ điều hòa Mai Dịch
+ Hệ thống vòi phun nước nghệ thuật:
- 12 bộ vòi phun tia nước đơn phun cao từ 5.0-7.0m. Có khớp mềm hiệu chỉnh hướng phun.
- 132 bộ vòi phun tia nước đơn phun cao từ 3.0m-4.0m. Có khớp mềm hiệu chỉnh hướng phun.
- 120 bộ vòi phun tia nước đơn phun cao từ 2.0-3.0m. Có khớp mềm hiệu chỉnh hướng phun.
- 01 Bộ đầu phun cột nước lớn phun cao từ 9-12m, có khớp mềm hiệu chỉnh hướng phun.
+ Đèn Led chiếu sáng cho đài phun nước:
- Gồm 120 đèn Led âm nước 15W đơn sắc, 132 đèn Led âm nước 36W đổi màu và 30 đèn Led âm nước 54W đổi màu tự động. Chất liệu Inox toàn thân 304 không gỉ, sử dụng điện áp thấp 12V, thiết kế đạt tiêu chuẩn chống nước IP68. Hiệu TDV Fountain. Tiết kiệm điện năng và giá thành thấp.
+ Máy bơm chìm nước:
- Gồm 12 máy bơm chìm nước có các công suất khác nhau, hiệu Shakti – Ấn Độ, được TDV nhập khẩu trực tiếp và có đầy đủ giấy tờ.
Biện pháp thi công lắp đặt đài phun nước phao nổi hồ điều hòa
Bước 1: Chuẩn bị vật tư tại xưởng
Các công việc chuẩn bị vật tư thiết bị và đấu lắp sơ bộ sẽ được thực hiện tại xưởng của TDV, bao gồm:
- Hàn uốn hệ thống ống dẫn Inox, sau khi vận chuyển đến công trình thì chỉ cần lắp ghép các đoạn ống với nhau theo đúng bản vẽ thiết kế
- Đấu nối tủ điện điều khiển, lập trình sẵn các chương trình phun
- Sản xuất lắp ráp các thiết bị như vòi phun nước, đèn Led âm nước…
Bước 2: Vận chuyển đến công trình và tiến hành lắp đặt trên bờ
Sau khi vận chuyển thiết bị đến công trình sẽ thực hiện việc lắp ráp hệ thống trên bờ. Các hệ thống như vòi phun nước, đèn âm nước, máy bơm chìm được lắp đặt cùng giàn phun Inox và hệ thống phao nổi.
Hệ thống tủ điện điều khiển được lắp đặt tại vị trí thuận tiện cho việc thao tác, được đấu nối cùng nguồn điện và kết nối với các thiết bị của giàn phun.
Bước 3: Hạ thủy giàn phun xuống hồ
Chúng tôi dùng cẩn cẩu để hạ thủy giàn phun xuống hồ.
Bước 4: Căn chỉnh thiết bị
Các thiết bị sẽ được căn chỉnh, đấu nối dây điện cùng hệ thống tủ điện.
Bước 5: Chạy thử và hiệu chỉnh thiết bị
Bước 6: Bàn giao và hướng dẫn sử dụng
Sau khi chạy thử hệ thống trơn tru, tiến hành bàn giao và hướng dẫn sử dụng cho chủ đầu tư.
