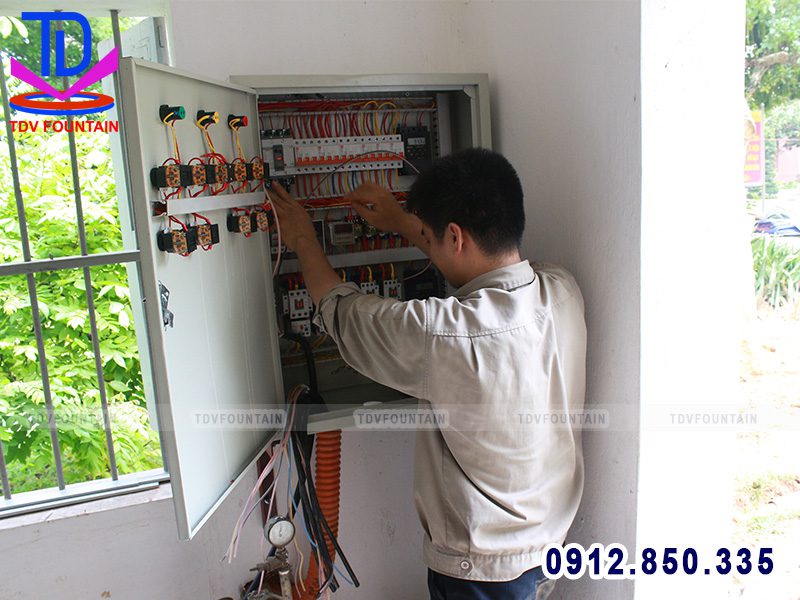

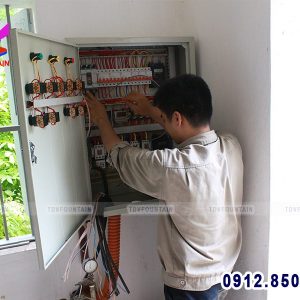

Cung cấp tủ điện điều khiển đài phun nước đấu lắp sẵn các kích thước 600×400, 600×800, 1200×1000, 1400×1200, 1600×1200… Quý khách hàng có nhu cầu đấu nối, lắp đặt tủ điện, chúng tôi có thể cung cấp đồng bộ theo hệ thống đài phun hoặc có thể cung cấp riêng lẻ hệ thống tủ, đấu nối theo bản vẽ của khách hàng.
Chức năng của tủ điện điều khiển đài phun nước
Tủ điện điều khiển là hệ thống có chức năng chính trong việc điều khiển, vận hành mọi hoạt động của đài phun. Bên trong tủ có đấu lắp các thiết bị điện được cài đặt sẵn chương trình hoạt động, các kịch bản phun. Khi thao tác vận hành, tủ điện sẽ truyền lệnh cho các hệ thống máy bơm, đèn, vòi phun hoạt động. Đồng thời nhờ có tủ điện mà các sự cố hay rủi ro như rò điện, quá tải, mất pha, lệch pha… sẽ được đảm bảo ngăn chặn kịp thời, đảm bảo an toàn về điện khi vận hành đài phun.
Mô tả kiểu dáng, kích thước, mặt ngoài của tủ điện điều khiển
Tủ điện điều khiển cho đài phun nước được thiết kế theo tiêu chuẩn IEC76, và tiêu chuẩn TCVN về kỹ thuật điện. Được tính toán phù hợp với khí hậu thời tiết nhiệt đới ẩm thấp.
Bên ngoài vỏ tủ được sơn tĩnh điện bảo vệ chống rỉ sét. Tủ được thiết kế theo kiểu bán tự động hoặc tự động, dễ sử dụng và vận hành ổn định, mặt tủ phía trước được bố trí các thiết bị hiển thị và thao tác dễ dàng cho việc vận hành và theo dõi.

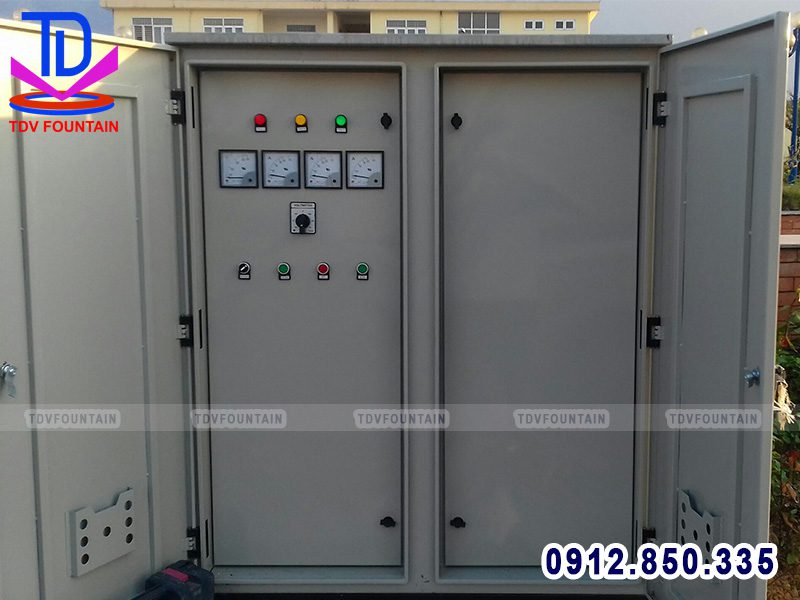

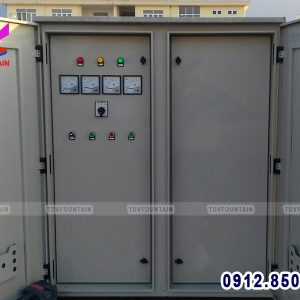

Hệ thống tủ điện gồm 02 mặt, 01 lớp cánh (nếu đặt trong nhà), hoặc 2 lớp cánh (nếu đặt tủ ngoài trời), được bố trí lắp đặt thiết bị đóng cắt, bảo vệ, hiển thị, điều khiển và biến tần. Bên ngoài mặt tủ phía trước được bố trí 03 đèn báo pha (đỏ, vàng và xanh) , 01 đồng hồ Vôn kế, 01 chuyển mạch Vôn và 01 màn hình hiển thị HMI.

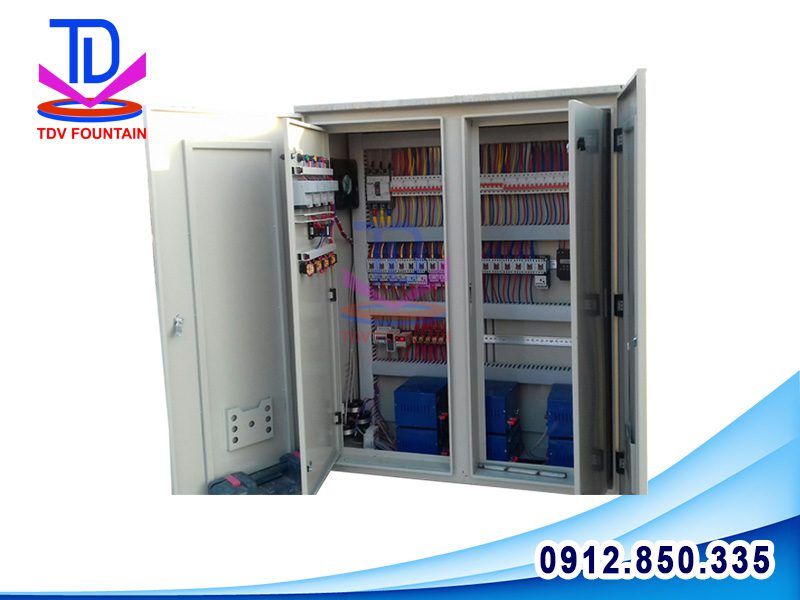

Các thiết bị lắp đặt trong tủ điện điều khiển đài phun nước

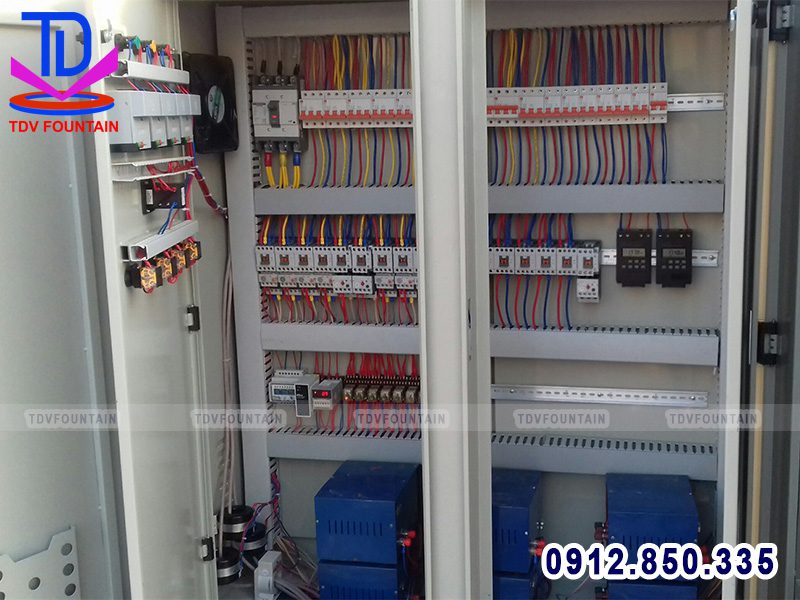

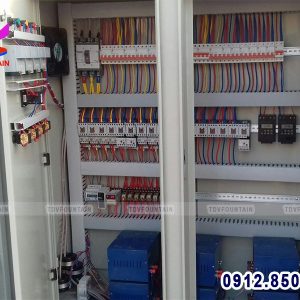

Toàn bộ thiết bị có chức năng điều khiển, lập trình được đấu nối trong hệ thống tủ điện. Tùy vào thiết kế của mỗi hệ thống đài phun mà các thiết bị điều khiển bên trong đài phun sẽ khác nhau. Dưới đây là một số thiết bị thường được lắp đặt bên trong tủ.
Aptomat
Aptomat là một loại khí cụ điện đóng cắt và bảo vệ chính trong mạch điện hạ áp. Nó được sử dụng để đóng cắt từ xa và tự động cắt mạch điện khi thiết bị điện hoặc đường dây phía sau nó bị ngắn mạch hoặc quá tải.
Contactor
Contactor là một loại thiết bị điện dùng để điều khiển từ xa việc đóng cắt cho các bơm và động cơ cánh chim.
Rơ le nhiệt
Rơ le nhiệt là thiết bị bảo vệ cho các máy bơm khi có sự cố quá tải, thường dùng kèm với contactor. Rơle nhiệt không có nhiệm vụ bảo vệ ngắn mạch vì có quán tính nhiệt lớn phải có thời gian để phát nóng.
Khi xảy ra sự cố như contactor của một bơm nào đó không hút thì Rơle nhiệt nhảy. Khi đó cách khắc phục đó là cho dừng hệ thống và ấn nút reset lại Rơle nhiệt 1 đến 2 lần. Nếu thấy rơle nhiệt đó vẫn nhảy thì cho dừng hệ thống, đồng thời cho người kiểm tra buồng bơm và làm sạch rác trong hố bơm và quay lại cánh bơm.
Rơle trung gian điều khiển
Có chức năng định thời gian hoạt động của sơ đồ rơle bảo vệ, để chống tác động nhầm lẫn, đảm bảo yêu cầu chọn lọc cho các lại sơ đồ bảo vệ.
MX 100
MX 100 là thiết bị bảo vệ pha khi các pha gặp một số sự cố như thấp áp (điện áp < 380v), quá áp (điện áp > 400V), mất pha, lệch pha… Thiết bị sẽ nhận biết và cắt mạch điều khiển của tủ điện.
MX 100 sẽ báo lỗi khi mất 1 đèn báo ở thiết bị, lúc này điện áp cấp vào tủ có thể cao áp, thấp áp, mất pha, hay lệch pha. Khi bị lỗi nó sẽ hiển thị đèn báo màu xanh ở màn hình HMI.
Cách khắc phục: Dùng đồng hồ đo điện kiểm tra lại nguồn điện lưới cấp vào tủ điện xem có những lỗi như trên không. Không được vận hành tủ khi nguồn điện lưới cấp vào tủ chưa đạt yêu cầu. Tắt Aptomat tổng sau đó chờ trong khoảng 2 đến 5 phút rồi bật lại Aptomat tổng lên, nếu 2 đèn báo ở thiết bị sáng thì cho hệ thống hoạt động bình thường .
Nếu vẫn bị mất 1 đèn báo ở thiết bị: Tắt Aptomat tổng và đảo pha nguồn cấp vào sau đó bật lại Aptomat tổng đến khi đèn báo đỏ và xanh ở thiết bị sáng hết thì cho hệ thống hoạt động bình thường.
ERG – ZCT
ERG – ZCT là thiết bị chống dò dòng. Khi có sự cố đứt dây, hở dây thì thiết bị sẽ ngắt toàn bộ hệ thống điều khiển tủ điện.
Biến tần
Biến tần là thiết bị dùng để thay đổi tần số, cụ thể là nó dùng để điều chỉnh công suất của bơm dẫn đến thay đổi độ cao của tia nước đáp ứng từng hiệu ứng cụ thể của từng bản nhạc. Ngoài ra nó cũng có tác dụng bảo vệ động cơ trong trường hợp động cơ quá tải, quá dòng…
Biến tần sẽ báo lỗi khi trên màn hình hiển thị của biến tần sẽ hiện lên chữ OL1, OC1,OL2,OC2…, lúc này động cơ đang bị quá dòng hoặc quá áp, hoặc nhiệt độ trong phòng nóng quá .
Cách khắc phục: Dùng đồng hồ đo điện kiểm tra lại nguồn điện lưới cấp vào tủ điện điện áp giữa các pha có ổn định và bằng nhau không, dùng kìm kẹp A đo dòng của động cơ xem có tăng dòng không. Đồng thời dùng cho người kiểm tra buồng bơm và làm sạch rác trong bể và quay lại cánh bơm.
Hướng dẫn vận hành tủ điện điều khiển đài phun nước
Thao tác của người vận hành trước khi cho tủ điện hoạt động
Người được giao nhiệm vụ vận hành tủ điện điều khiển đài phun nước phải được đào tạo, và có kiến thức cơ bản về thiết bị tự động hoá công nghiệp, kiến thức cơ bản về hệ thống điều khiển, hiểu rõ về cấu tạo cũng như nguyên lý hoạt động của tủ FCB.
Trước khi cho tủ hoạt động thì người vận hành cần kiểm tra tất cả các thông số của hệ thống điện nguồn cấp vào như điện áp, cân bằng pha, sau đó kiểm tra hệ thống bảo vệ thiết bị, hệ thống an toàn nối đất (hệ thống này cần được kiểm tra định kỳ từ 3 đến 6 tháng 1 lần). Nếu thấy vấn đề gì khác thường cần ghi rõ vào sổ theo dõi vận hành, và báo cáo ngay cho cán bộ cấp trên để đưa ra biện pháp xử lý. Nếu tổ vận hành không tự xử lý được thì hãy liên lạc với nhà cung cấp để được tư vấn và cùng phối hợp giải quyết.
Các bước vận hành tủ điện điều khiển đài phun nước
Sau khi kiểm tra đầy đủ các bước kiểm tra các thống số đầu vào, người vận hành lần lượt đóng các thiết bị đóng cắt Aptomat (MCCB) vào hệ thống lần lượt từ MCCB tổng tới các MCCB nhánh của từng bơm, khi hệ cấp nguồn ổn định thì ta bắt đầu cho tủ FCB hoạt động.
Ta bật aptomat tổng sau đó bật aptomat MCB cho mạch điều khiển, rồi đến các aptomat cho máy bơm chìm, aptomat cho đèn.
Bật máy tính lên để khởi động. Kiểm tra kết nối của máy tính với tủ điều khiển qua mạng Lan đã ổn định chưa. Sau khi khởi động xong thì mới bật các thiết bị âm thanh.
